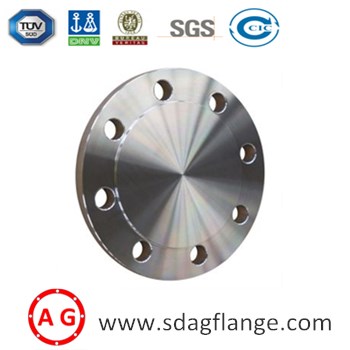

Pri výbere slepej príruby pre váš potrubný systém je pre zaistenie bezpečnosti, kompatibility a dlhodobého výkonu rozhodujúce pochopenie príslušných priemyselných noriem. Ako kľúčový komponent používaný na utesnenie konca potrubia alebo nádoby musí slepá príruba spĺňať prísne špecifikácie, aby zvládla tlak, teplotu a podmienky prostredia. Nižšie uvádzame základné normy a parametre, ktoré definujú kvalitnú slepú prírubu.
Zaslepovacie príruby sú vyrábané podľa medzinárodne uznávaných noriem, aby bola zaručená jednotnosť a spoľahlivosť. Medzi najrozšírenejšie normy patria:
ASME B16.5: Táto norma pokrýva rozmery, tolerancie a tlakovo-teplotné menovité hodnoty pre potrubné príruby, vrátane slepých prírub, vo veľkostiach do 24 palcov.
ASME B16.47: Platí pre väčšie slepé príruby (nad 24 palcov), táto norma špecifikuje požiadavky na príruby série A a B.
ASTM A105/A105M: Štandardná špecifikácia materiálu pre komponenty z uhlíkovej ocele používané vslepé príruby.
EN 1092-1: Európska norma pre príruby, ktorá poskytuje definície, typy a rozmery.
MSS SP-44: Zameriava sa na oceľové potrubné príruby, vrátane slepých typov, pre vysokotlakové aplikácie.
Tieto normy zaisťujú, že každá zaslepovacia príruba je vyrobená s konzistentnou kvalitou a výkonnostnými charakteristikami.
Pri hodnotení slepej príruby zvážte nasledujúce parametre, aby ste sa uistili, že spĺňa požiadavky vášho projektu:
Materiálové triedy:
Uhlíková oceľ: ASTM A105, A350 LF2
Nehrdzavejúca oceľ: ASTM A182 F304, F316
Legovaná oceľ: ASTM A182 F11, F22
Hodnoty tlaku:
Slepé príruby sú hodnotené na základe ich schopnosti odolávať tlaku pri špecifických teplotách. Bežné hodnotenia zahŕňajú:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Rozmery:
Medzi kľúčové rozmerové parametre patrí vonkajší priemer, priemer kruhu skrutky a hrúbka. Nižšie je uvedená referenčná tabuľka pre bežné veľkosti:
| Veľkosť (NPS) | Vonkajší priemer (OD) | Priemer kruhu skrutky | Hrúbka | Počet otvorov pre skrutky |
|---|---|---|---|---|
| 1/2 | 3,75 palca | 2,38 palca | 0,44 palca | 4 |
| 2 | 6,00 palca | 4,75 palca | 0,69 palca | 8 |
| 4 | 21:00 | 7,50 palca | 0,88 palca | 8 |
| 8 | 13,50 palca | 11,75 palca | 1,25 palca | 12 |
| 12 | 19:00 | 17:00 | 1,62 palca | 16 |
| 16 | 22,50 palca | 20,25 palca | 1,88 palca | 20 |
Typy tváre:
Zvýšená tvár (RF)
Plochá tvár (FF)
Kĺb krúžkového typu (RTJ)
Každá slepá príruba je navrhnutá tak, aby zodpovedala špecifickým konfiguráciám potrubia a prevádzkovým požiadavkám. Správny výber materiálu a dodržiavanie rozmerových noriem sú rozhodujúce pre nepriepustnosť a trvanlivosť.
Slepá príruba sa bežne používa v odvetviach, ako je ropa a plyn, chemické spracovanie, úprava vody a výroba energie. Pri výbere zaslepovacej príruby vždy skontrolujte, či vyhovuje príslušným normám ASME, ASTM alebo EN. Okrem toho zaistite kompatibilitu s materiálom potrubia a podmienkami média (napr. korózne prostredie môže vyžadovať príruby z nehrdzavejúcej ocele alebo s povlakom).
Stručne povedané, pochopenie noriem a parametrov pre slepé príruby pomáha pri prijímaní informovaných rozhodnutí pre vaše projekty infraštruktúry. Či už ide o dočasné tesnenie alebo trvalú izoláciu, dobre vyrobená slepá príruba zaisťuje integritu a bezpečnosť systému.
